dragoncut neje 3 max erweitert
Wie bereits angekündigt, ist es nun so weit. Das Video mit meinem neuen NEJE 3 Max A40640 und meinem Multilayerprojekt in GROß ist fertig. Mal etwas anders aufgebaut. Ohne Unboxing und Aufbau. Nur das Projekt und die Aussicht auf die Dimension des erweiterten NEJE 3 Max. Wie bereits erwähnt, ein ganz GROßER. Satte 1030 mm x 810 mm Gravurfläche. Wenn Ihr das sehen möchtet, kommt auf meine Kanal und schaut euch das Video vom NEJE 3 Max an.

YouTube Video - NEJE 3 Max A4064 Kostenlos Multilayer zum Download für alle Laser

dragoncut neje 3 max multilayer quer big

Mit insgesamt 5 Teilen und einer Laserzeit von mehreren Stunden war dies mein längstes Projekt. Das ist ja auch kein Wunder, da ich bis dato keinen so großen Laser mit entsprechender Gravurfläche hatte. Alleine die letzten beiden habe jeweils 7 Stunden gedauert. Der NEJE 3 Max macht eine gute Figur und das Ergebnis kann sich sehen lassen. An einigen Stellen hat sich ein wenig Schmauch versammelt, diesen kann man mit einem Schleifschwamm gut entfernen. Wollt Ihr den Multilayer nach eigenen Vorstellungen kolorieren, lässt sich MDF am besten mit tupfen Aufbringen, ich nutze einen handelsüblichen Haushalts-Schwamm und Acrylfarbe. Zum Abschluss noch die Layer mit Holzleim aneinanderkleben und wer mag mit einem Glanzlackspray veredeln.

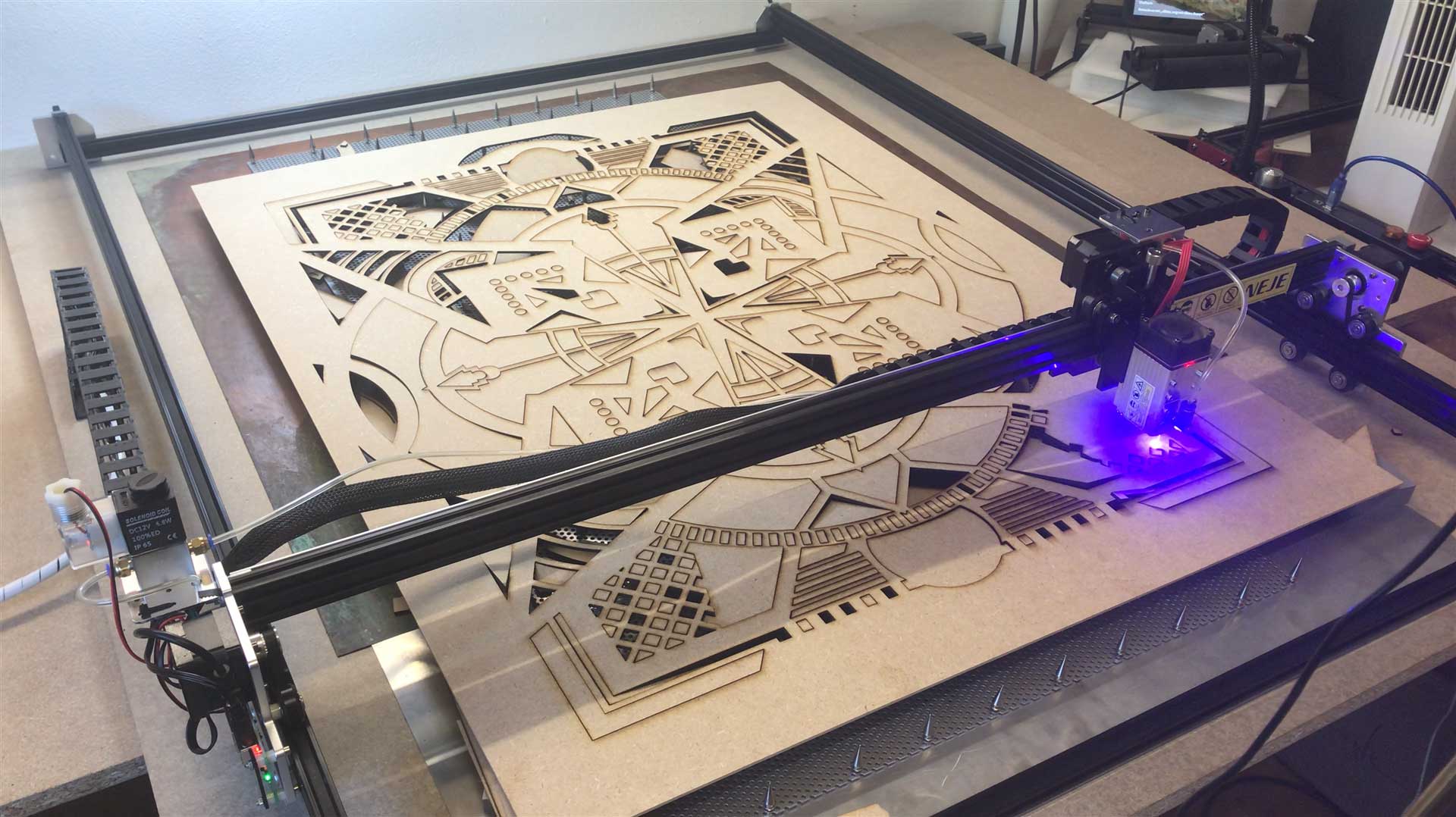

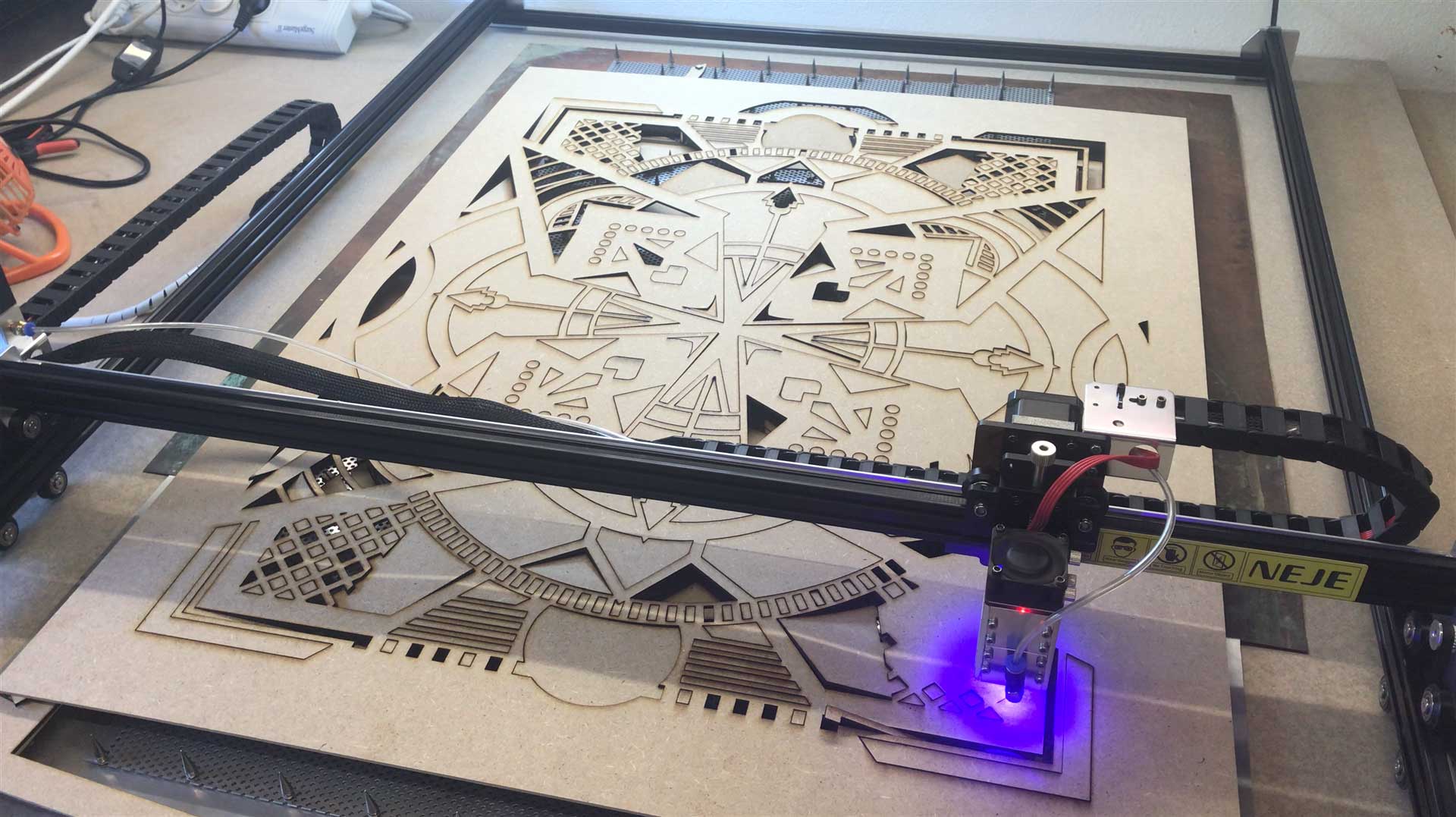

dragoncut neje 3 max laserndragoncut neje 3 max lasert

Kaufen könnt Ihr ihn hier:
NEJE 3 Max: *http://shrsl.com/3mqy7



NEJE Lasermodule

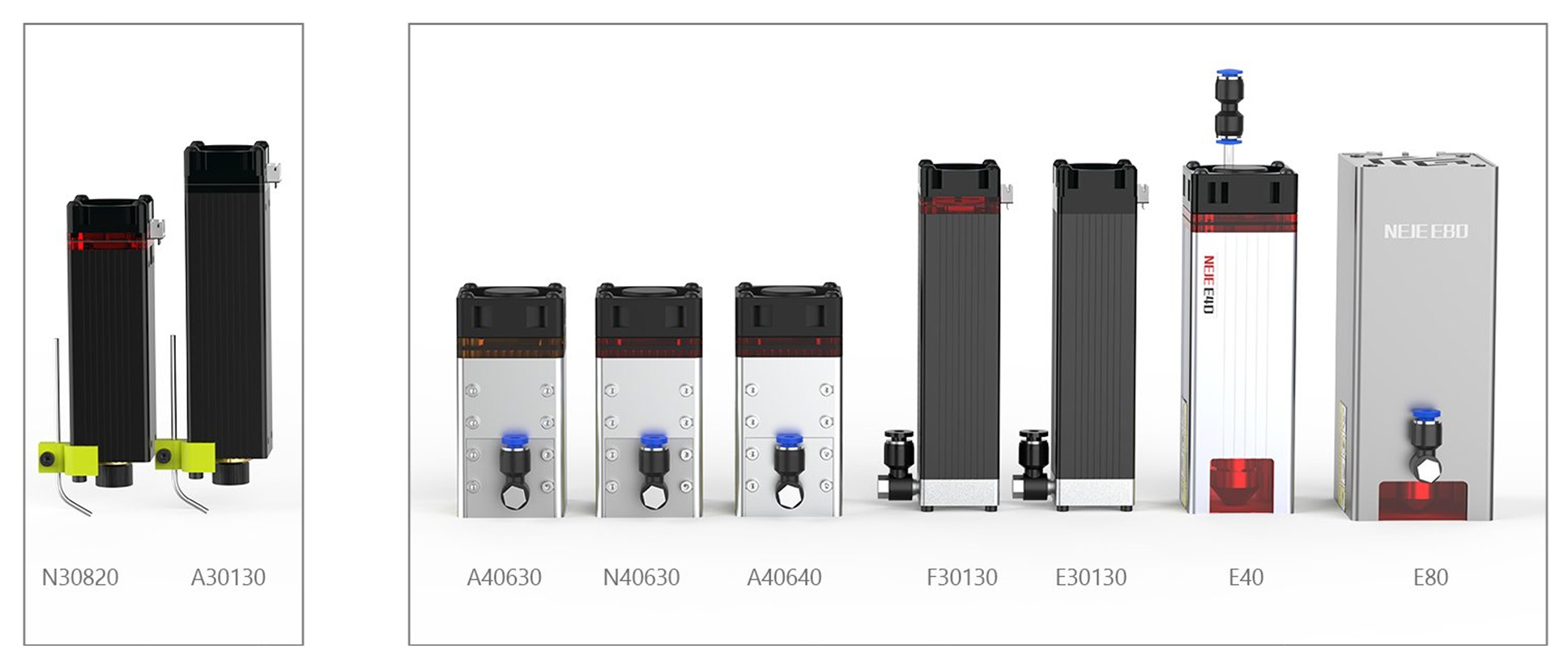

dragoncut NEJE Lasermodule

NEJE Lasermodule:



NEJE Lasermodul A40640

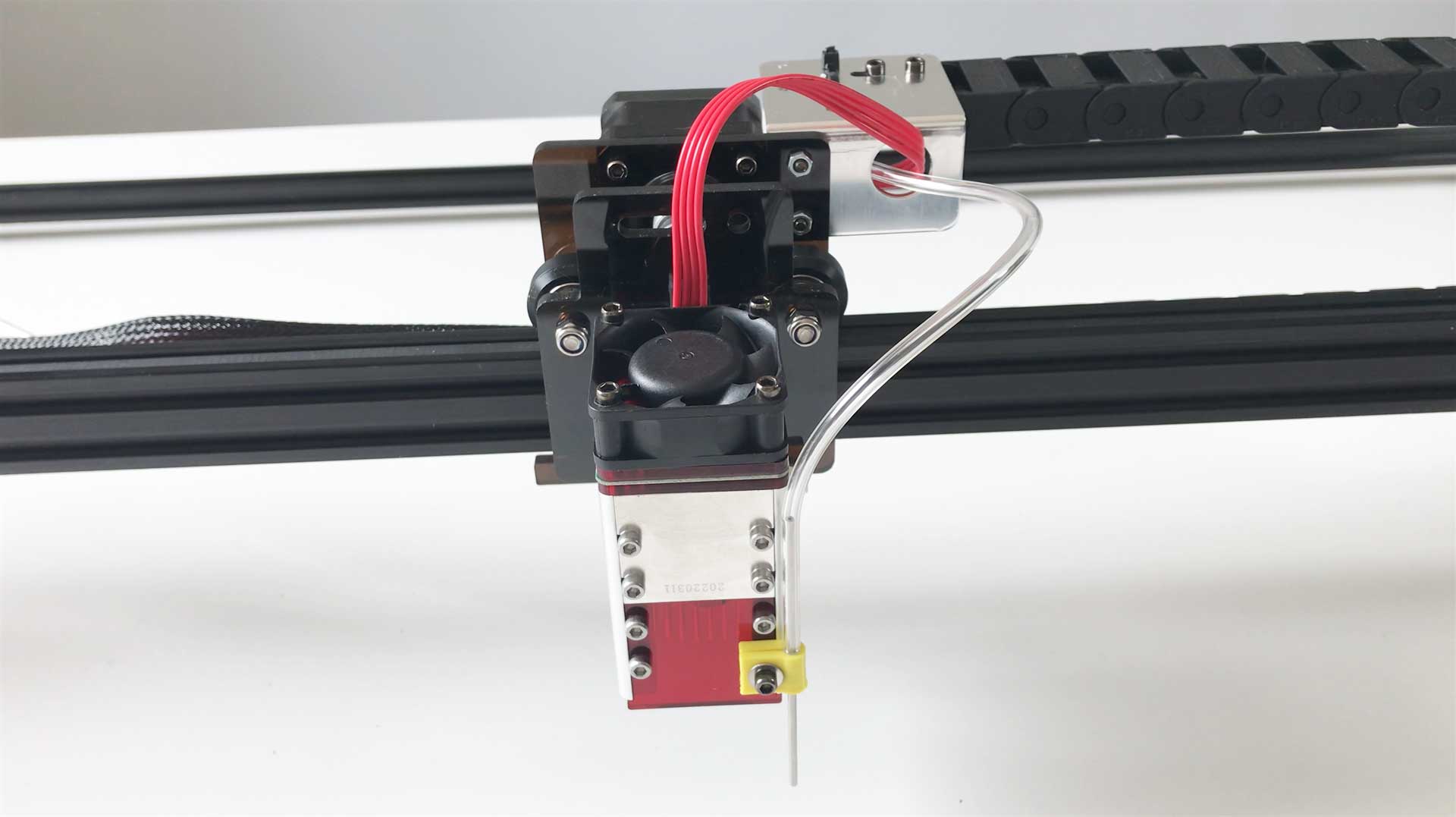

dragoncut NEJE 3 Max Laser



 NEJE 3 Max 460x810mm Gravurbereich

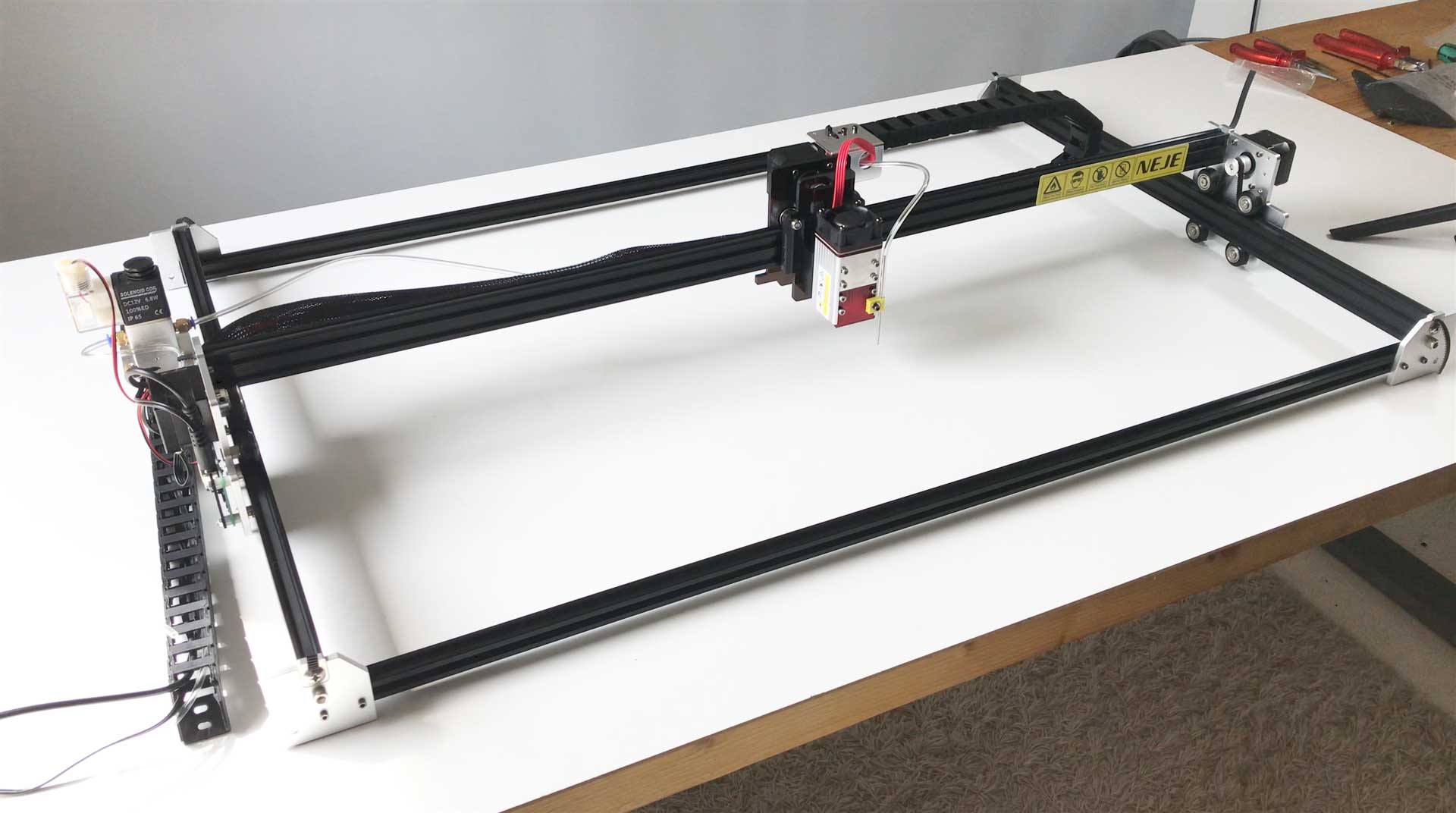

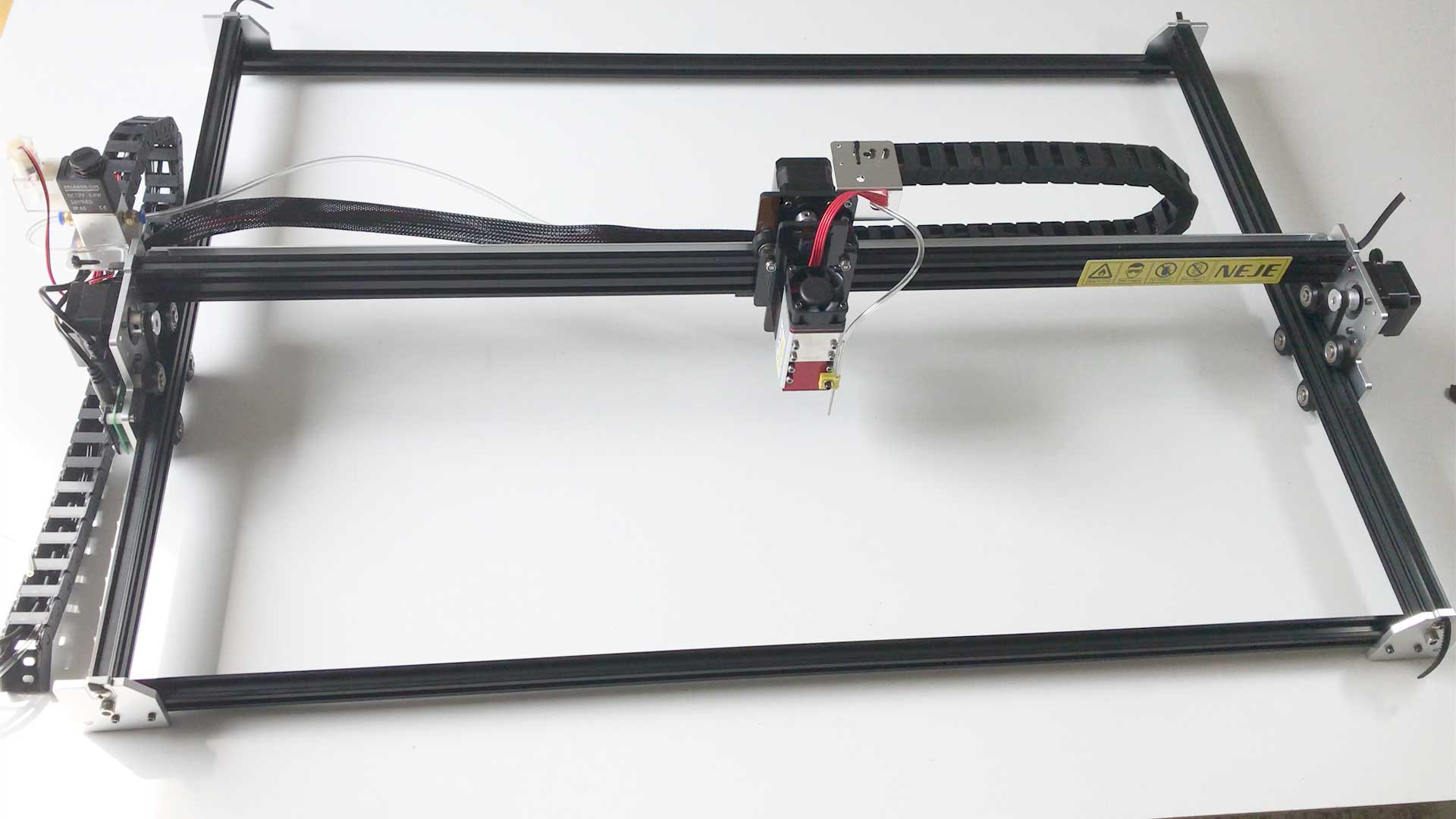

dragoncut NEJE 3 Max seitlichdragoncut NEJE 3 Max vorne



 NEJE 3 Max mit Extension Kit 1030x810mm Gravurbereich

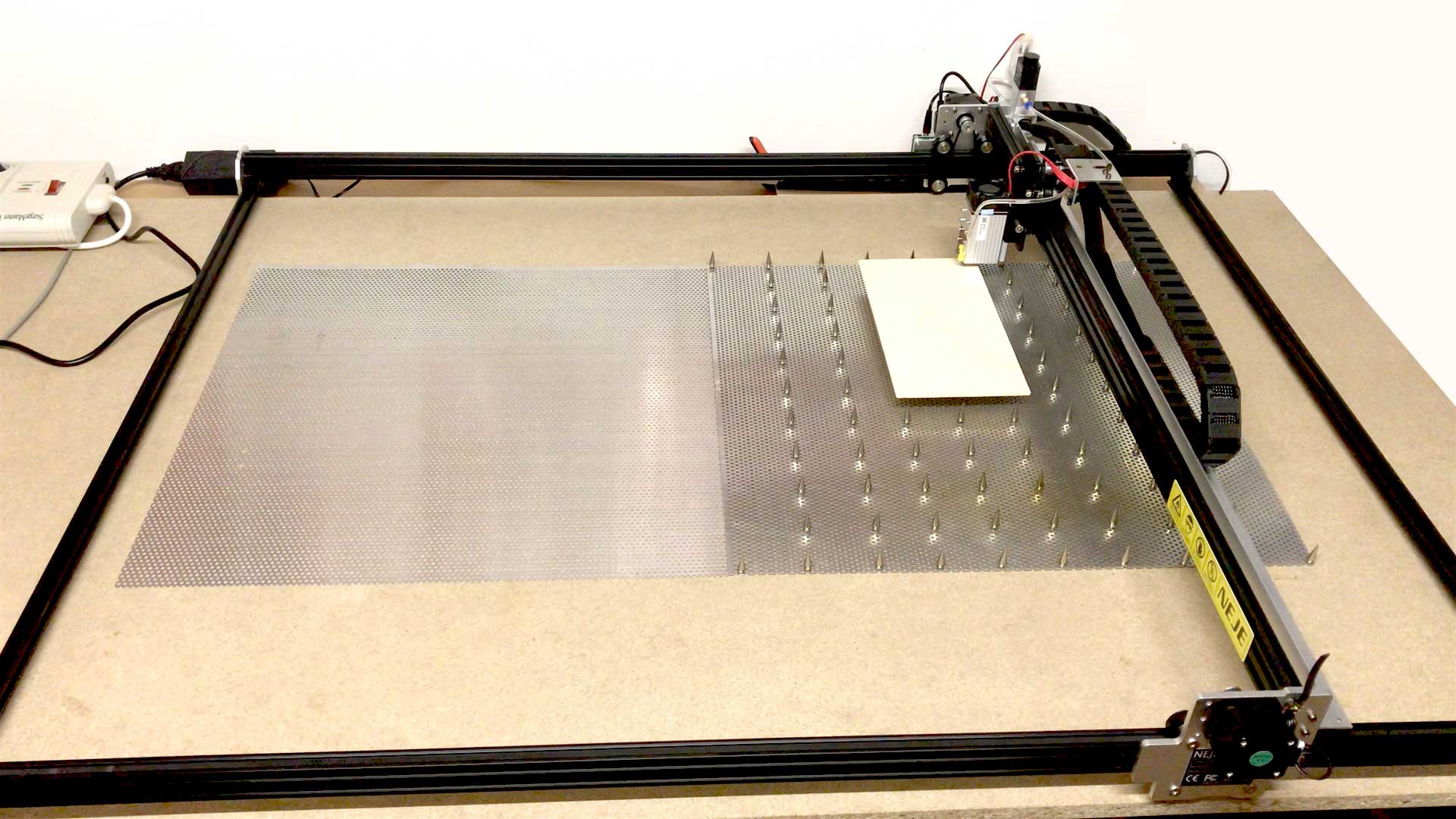

dragoncut neje 3 max extension big

 Extension Kit für NEJE 3 Max *http://shrsl.com/3mqyh

*(Affiliate)



Und wer Lust hat meinen Multilayer auch mal zu Lasern, findet hier die XXXL Multilayer-Datei zum Downloaden:

Dragoncut_Multilayer_XXXL_Lightburn.lbrn2

Dragoncut_Multilayer_XXXL_Lightburn.rar



Das ist drin in der Kiste:

  • NEJE 3 Max Maschine (Alle Funktionen der gesamten Maschine sind getestet, und nur 6 Schrauben sind erforderlich, um die Montage zu vervollständigen)
  • Lasermodul mit Luftunterstützungskit
  • 12V 5A Netzteil
  • USB-Kabel + Handbuch + Qualitätskarte
  • Schutzbrille
  • L-förmiges Schleppketten - Trägerprofil aus Alluminium für die x-achse
  • 2x Schleppkette (20x10mm, 640mm länge)
  • 12V Steuerungsventil der Luftzufuhr (über M8) für den Airassist (weniger als 1,5mpa)
  • 12V-Relais-Erweiterungssteuerungs-Kit (Extra AD oder DC-Leistung Max 2500W)
  • Not / Aus Türsteuerungs-Kit (Die Länge der Steuerleitung beträgt 1 Meter.)
  • Schrauben, Muttern, Inbusschlüssel, Schraubendreher, Zahnriemen Installationspaket
  • Testmaterial-Paket x 1



Das Extension Kit (Erweiterung) besteht aus:

  • 2 mal das 1150mm lange schwarzes Schienenprofil (Verlängerung der y-achse).
  • 6m Zahnriemen
  • M6x10 Schraube  - Kreuzschlitz (Sind für den Umbau nicht relevant, da schon vorhanden)
  • Können verwendet werden, wenn man die Inbusschrauben austauschen möchte



Spezifikationen

Rahmengröße ( L / B / H ): 590x980x160mm
Gravierbereich ( X / Y ): 810 x 460mm, Erweiterbar bis 810x1030mm
Punktabstand: 0,075mm, 338dpi
Pixel: 6133 x 10800 px
Antriebsgenauigkeit: 0,01mm
Maximale Geschwindigkeit: X:1000mm/s(mit A40640 Modul 204g), Y:750mm/s
Rahmen Material: Hochpräzise All-Aluminium-Legierung und PC-Material Hybrid-Rahmen
Gerätetechnologie: Y-Achse leicht einstellbares Design, X-Achse Stressfreie Montage (alles Vormontiert)
Gerätemerkmale: Einfach zu Bedienen, hohe Präzision, stabil, leichtgängig, kein Öl, einfache Wartung, lange Lebensdauer
Vertikales Gravieren: Ja (45°)
Motor Größe: 42 x 42 x 34mm
Motor Antriebsstrom: 0.9A
Modul-Höhenversteller:Ja
Startseite: Hinten links
Ursprung: Vorne links
Kompatible Module: Alle NEJE 4pin Laser Module, inklusive E40 24V Laser Modul (Das Motherboard ist über v1.1.0)

Mainboard: 32-bit 200Mhz MCU (Top 32-bit MCU)
BLE APP-Steuerung: Ja
MEMS (Micro Electro Mechanical System)-Schutz: Ja
M7-Steuerung: Ja (für automatische Rauchabzugsanlagen in Gebäuden)
M8-Steuerung: Ja (für automatische Luftunterstützungssysteme)
Türsteuerung: Ja (Not/AUS und Sicherheitstürsteuerung)
Endschalter: Ja
EIN/AUS-Schalter: Ja
Eingang: DC 5,5 2,1, 12V 5A (Netzadapter)
System: Win 7 / Win 8/ Win 10, Android, iOS, ipadOS, macOS, HarmonyOS.
Unterstützte Dateiformate: SVG/DXF/JPG/JPEG/PNG/BMP/TIF/CR2, etc.
OTA-Upgrade: Ja
NEJE Win Software: Ja, es wird empfohlen, die NEJE Software zu öffnen, um die neueste Firmware für den ersten Gebrauch zu aktualisieren.
Lightburn und LaserGRBL: Ja, verbesserte Funktion bei schlechten Lichtverhältnissen, zusätzliche M8, M7, erweiterte automatische Not-Aus-Steuerung, optimierte GRBL-Interaktion.
Off-Line Arbeiten: Ja, im NEJE Win Software und NEJE APP Modus, wenn das Bild auf das Gerät übertragen wird, kann es unabhängig vom Computer oder Mobiltelefon arbeiten.
Wiederholung der Gravur: Ja, nach dem Gravieren oder Schneiden abgeschlossen ist, wird das Gerät nicht verlieren die Standortinformationen, wenn Sie nicht mit der Arbeit zufrieden sind, können Sie weiter arbeiten.
NEJE Android APP: Ja
NEJE iphone/iPad APP: Ja
NEJE Cloud Galerie Service: Ja
Software Herunterladen: https://neje.wiki

Modul: NEJE A40640
Fokus: 0.04x0.06mm, einstellbar (empfohlen 30-55mm)
Optische Leistung: Puls 12W+, CW 11W
Auswechselbare Linse: Ja
Edelstahl Direktgravur in Graustufen: Ja
3D-Hartholz-Gravur: Ja
Maximale Schnittdicke: 20mm
Wellenlänge: 450nm
Gewicht: 204g
Modulgröße: 40x50x85 mm
Eingang: DC 12V 4A 48Watt
Schnittstelle: 4pin PH2.0
Kompatibel mit: NEJE 3 Max, NEJE 3 Pro, NEJE 3 Plus, NEJE 2s Max, NEJE 2s Plus, usw...
Steuerung der Leistung: PWM-Leistungsmodulation
Lüfter: Doppelkugel-Lüfter mit hoher Lebensdauer
Antrieb: NEJE smart quiet drive, integrierte Technologie zur Beseitigung statischer Aufladung.
Überspannungsschutz: Ja
Intelligente Rückmeldung: Ja
Temperatur-Rückmeldung: Ja
Temperaturregelung: 45℃
Empfohlene Luftpumpe: ACO 328+ Luftpumpe oder 0,4-1,5mpa wasserlose Luftpumpe (zum Schneiden dickerer und dichterer Materialien. Die Nadel-Luftdüse unterstützt öl- und wasserhaltige Luftquellen, und die versiegelte Luftdüse kann nur saubere Luftpumpen verwenden)
Luftschnittstelle: 4mm pvc Luftschlauch
Garantie: 2 Jahre
Garantieerklärung: Die Bedingungen der kostenlosen Nachverkaufspolitik von NEJE müssen unter den Bedingungen der nicht-menschlichen Demontage und Fehlbedienung und Verwendung in der richtigen Umgebung erfüllt werden.
Handbuch anzeigen: https://neje.wiki




Kaufen könnt Ihr ihn hier:

NEJE 3 Max: *http://shrsl.com/3mqy7

NEJE Lasermodule:


Extension Kit für NEJE 3 Max *http://shrsl.com/3mqyh

*(Affiliate)





Ich hoffe der Beitrag "NEJE 3 Max mit Extension Kit - Das Multilayer Projekt" hat Euch weitergeholfen.
